KP311ALGA

سوئیچ پاور PWM آفلاین با کارایی بالا، کم هزینه

KP311ALGA یک کلید برق PWM غیر ایزوله، بسیار یکپارچه و کم هزینه برای مدارهای کاهنده و پایین آمدن است.

KP311ALGA از یک فرآیند تک ویفر ولتاژ بالا استفاده می کند که یک ماسفت ولتاژ بالا 500 ولت و یک کنترلر را با کنترل حالت پیک جریان روی همان ویفر یکپارچه می کند. خروجی پیش فرض 5 ولت با دقت بالا در محدوده ولتاژ ورودی کامل تضمین شده است. در تراشه، حداقل زمان Toff تراشه روی 32μs با عملکرد buffeting ثابت شده است، که اثر EMI را تحت شرط اطمینان از توان خروجی بهینه می‌کند. در عین حال، تراشه با حالت بار سنگین و سنگین طراحی شده است که می تواند به راحتی مصرف انرژی در حالت آماده به کار کمتر از 50 میلی وات را بدست آورد.

KP311ALGA عملکردهای حفاظتی کامل را ادغام می کند: حفاظت در برابر ولتاژ VDD، محدودیت جریان چرخه به چرخه، حفاظت از جریان اضافه غیرعادی، حفاظت از گرمای بیش از حد، حفاظت از اضافه بار و حفاظت از اتصال کوتاه.

ویژگی اصلی

• خروجی پیش فرض 5 ولت با دقت بالا

• یکپارچه ماسفت ولتاژ بالا 500 ولت و مدار راه اندازی ولتاژ بالا

• مقاومت نمونه برداری یکپارچه، هزینه سیستم کم

• پشتیبانی از برنامه های ورودی ولتاژ فوق العاده پایین (بیش از 12 ولت).

• مدار پشتیبان و بالابر

• سوئیچینگ کنترل حالت اوج جریان

• مصرف برق بسیار کم در حالت آماده به کار کمتر از 50 میلی وات

• جریان عملیاتی بسیار کم، از ظرفیت VDD کوچک پشتیبانی می کند

• مدار استارت نرم یکپارچه

• ویژگی های حفاظت یکپارچه:

• محافظت از اضافه بار (OLP)

• محافظت در برابر گرمای بیش از حد (OTP)

• محدودیت جریان چرخه (OCP)

• حفاظت از جریان اضافه غیرعادی (AOCP)

• خالی کردن جلو (LEB)

• حفاظت در برابر ولتاژ VDD

• بسته SOT23-3

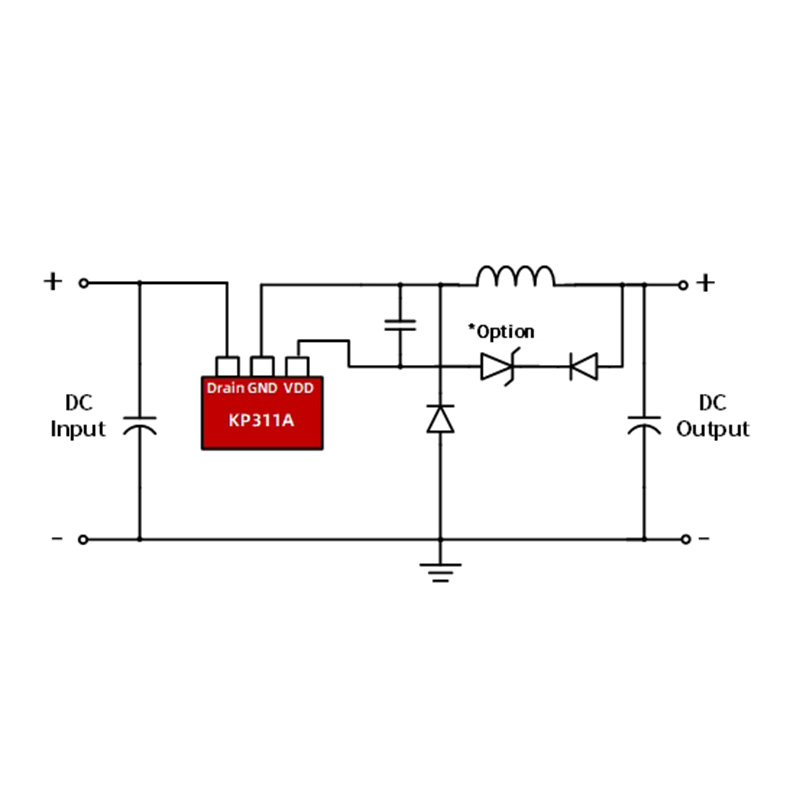

کاربرد معمولی

• منبع تغذیه لوازم خانگی کوچک

• منبع تغذیه کمکی
